Tòa nhà nhiều tầng cần bơm đưa nước lên bể mái hoặc tăng áp trực tiếp cho các tầng, nên đòi hỏi cột áp lớn ở lưu lượng vừa phải. Bơm trục đứng nhiều tầng cánh Perotac CDLF làm đúng việc đó: các tầng cánh nối tiếp trên một trục cộng dồn cột áp, thân máy dựng đứng chiếm ít chỗ trong phòng bơm. Dưới đây là cách xác định cột áp cho tòa nhà, cách bố trí máy chính và máy dự phòng, và những số cần theo dõi khi vận hành.
Mục lục
Vì sao tòa nhà cao tầng dùng bơm nhiều tầng cánh
Trong bơm nhiều tầng cánh, nước đi qua lần lượt từng tầng cánh xếp trên cùng một trục; mỗi tầng nâng thêm một phần cột áp, còn lưu lượng giữ như nhau. Nhờ vậy cùng một cỡ thân bơm có nhiều mã với cột áp khác nhau, và chọn được mã sát với chiều cao tòa nhà.

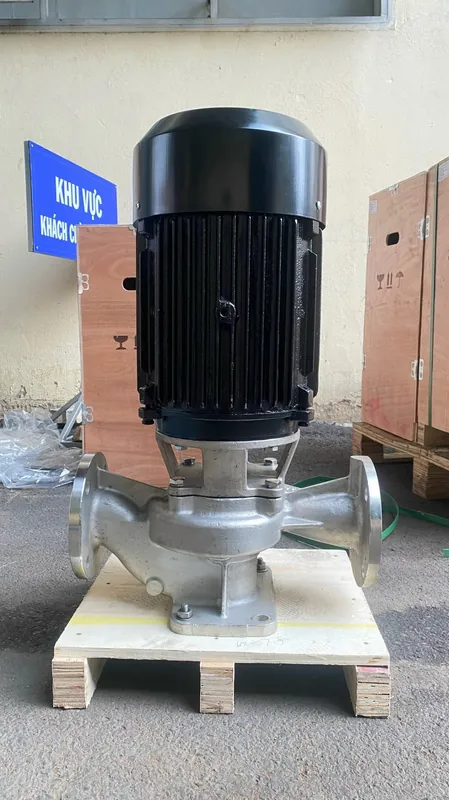

Dòng CDLF dùng được cho tăng áp đường ống chính và tòa nhà cao tầng. Cửa hút và cửa xả nằm ngang nhau ở chân bơm, lắp thẳng hàng trên tuyến ống trong phòng bơm tầng hầm.
Cột áp cho tòa nhà gồm những phần nào
- Chênh cao: từ mặt nước bể hút tới điểm dùng nước cao nhất (hoặc miệng ống vào bể mái).
- Tổn thất trên đường ống: ma sát qua ống, co, van, lọc; phụ thuộc chiều dài và cỡ ống thực tế.
- Áp cần tại điểm dùng: với hệ cấp trực tiếp, vòi và thiết bị ở tầng cao nhất cần thêm một mức áp để dùng được.
Cộng ba phần này ra cột áp hệ cần ở lưu lượng dùng nhiều nhất. Sau đó chọn mã có cột áp tại lưu lượng đó bằng hoặc cao hơn một chút, không chọn theo số cột áp tối đa.
Cần tư vấn chọn máy cho đúng việc? Gọi hoặc nhắn Zalo để được hỗ trợ.
Máy chính, máy dự phòng
- Lắp ít nhất hai máy cùng mã: một chạy, một dự phòng, tủ điện cho chạy luân phiên.
- Mỗi máy có van riêng hai phía và van một chiều để sửa một máy mà máy kia vẫn chạy.
- Bể hút có bảo vệ thiếu nước: bơm CDLF không tự hút, không được chạy khô.
- Điện: các mã cột áp cao trong bảng dưới dùng 3 pha 380V; tủ cần bảo vệ mất pha, quá tải.
Theo dõi khi vận hành
- Ghi áp đầu xả (bar) lúc nhiều người dùng và lúc ít người dùng; so hằng tháng.
- Đo dòng từng pha, so với nhãn động cơ.
- Đếm số lần máy bật tắt trong giờ cao điểm; bật tắt quá dày cần xem lại công tắc áp và bình tích áp.
- Theo dõi số giờ chạy của từng máy để chắc hai máy chạy đều.
- Xem cổ trục và mặt bích khi đi tuần: khô ráo, không rỉ.
Mã CDLF cột áp cao để đối chiếu
| Mã | Công suất, điện | Dải lưu lượng (m³/h) | Cột áp ở đầu và cuối dải (m) | Cỡ hút / xả |
|---|---|---|---|---|
| Perotac CDLF 4-19T | 4 kW, 3 pha 380V | 1,5 – 7 | 183 – 93 | DN32 |
| Perotac CDLF 8-20T | 7,5 kW, 3 pha 380V | 5 – 12 | 208 – 135 | 1,5″ / 1,5″, mặt bích DN40 |
| Perotac CDLF 12-16T | 11 kW, 3 pha 380V | 7 – 16 | 192,5 – 115 | DN50 |
| Perotac CDLF 16-16T | 15 kW, 3 pha 380V | 8 – 22 | 222 – 140 | 2″ / 2″, mặt bích DN50 |
| Perotac CDLF20-17T | 18,5 kW, 3 pha 380V | 10 – 28 | 234 – 145 | 2″ / 2″, mặt bích DN50 |
| Perotac CDLF42-10T | 37 kW, 3 pha 380V | 25 – 55 | 238 – 155 | 3″ / 3″, mặt bích DN80 |
Tòa nhà thấp hơn thì chọn mã cùng nhóm có cột áp thấp hơn; bảng đầy đủ xem ở mục bơm trục đứng Perotac.
5) Báo giá bơm trục đứng
Giá từng model thay đổi theo thời điểm; anh/chị gọi 0866.918.788 hoặc xem trang sản phẩm để nhận báo giá.
Câu hỏi thường gặp
Tòa nhà cần bơm cột áp bao nhiêu?
Bằng chênh cao từ bể hút tới điểm dùng cao nhất, cộng tổn thất đường ống và áp cần tại điểm dùng, tính ở lưu lượng dùng nhiều nhất. Gửi bản vẽ cấp nước để được chọn mã.
Có cần lắp hai bơm cho tòa nhà không?
Nên có máy dự phòng để khi sửa một máy, tòa nhà vẫn có nước; cài chạy luân phiên để hai máy chạy đều.
Bơm CDLF hút từ bể ngầm sâu được không?
Bơm CDLF không tự hút. Nên đặt bơm sao cho nước tự chảy vào cửa hút; hút sâu dễ gây xâm thực.
Kết luận
Bơm trục đứng nhiều tầng cánh hợp với cấp nước tòa nhà vì cho cột áp cao ở lưu lượng vừa. Tính cột áp từ chênh cao, tổn thất ống và áp cần tại điểm dùng, chọn mã theo cột áp ở lưu lượng dùng, lắp máy dự phòng, rồi ghi áp, dòng điện và số lần bật tắt để theo dõi.
