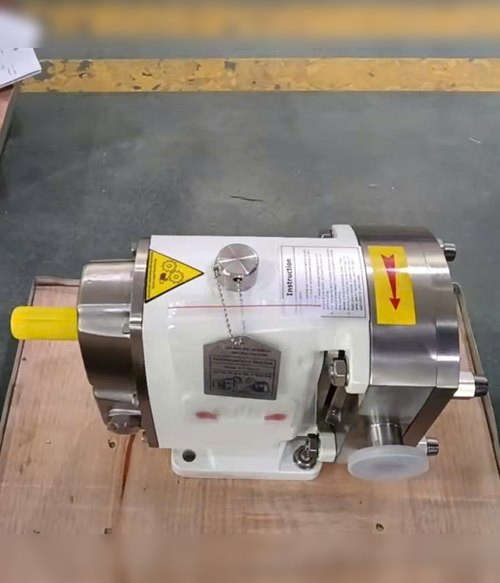

Chọn TUL-60 dựa vào 4 số: cửa 3″, áp 10 bar, tốc độ khuyên dùng 50–350 vòng/phút và 0,586 lít/vòng (rotor bướm). Phần dưới hướng dẫn tính lưu lượng và chọn rotor.
Chọn rotor cho TUL-60

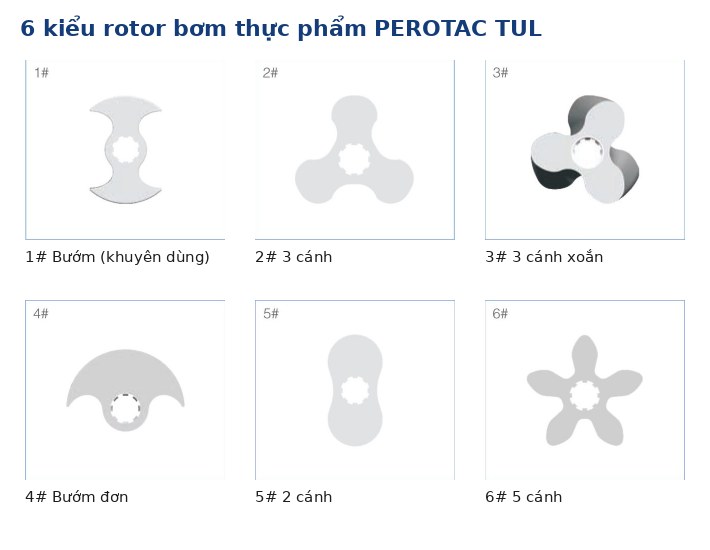

Catalogue có 6 kiểu rotor:
| Rotor | Lít/vòng | Q max | Q khuyên dùng |
|---|---|---|---|
| Bướm (1#)* | 0,586 | 17,6 m³/h | 1,76 – 12,31 m³/h |
| 3 cánh (2#) | 0,659 | 19,8 m³/h | 1,98 – 13,8 m³/h |
| 3 cánh xoắn (3#) | 0,659 | 19,8 m³/h | 1,98 – 13,84 m³/h |
| Bướm đơn (4#) | 0,586 | 17,6 m³/h | 1,76 – 12,31 m³/h |
| 2 cánh (5#) | 0,654 | 19,6 m³/h | 1,96 – 13,7 m³/h |
| 5 cánh (6#) | 0,695 | 20,9 m³/h | 2,09 – 14,6 m³/h |
* Rotor bướm được hãng khuyên dùng.
- Bướm (1#): ít làm vỡ hạt, xung nhỏ.
- 3 cánh (2#): xung nhỏ hơn rotor bướm.
- 3 cánh xoắn (3#): ít vỡ hạt, xung rất nhỏ, giá cao.
- Bướm đơn (4#): cho hạt lớn, xung lớn, áp thấp.
- 2 cánh (5#): xung lớn, áp thấp.
- 5 cánh (6#): xung rất nhỏ, lưu lượng nhỏ hơn.
Cấu hình theo đơn hàng
- Vật liệu: inox 316L, duplex 2205 hoặc Hastelloy C276.
- Độ nhám: Ra ≤ 0,8 / 0,6 / 0,4 µm.
- Truyền động: giảm tốc, điều tốc cơ, servo hoặc biến tần.
- Phụ kiện: van an toàn ngoài, áo giữ nhiệt, phễu, xe đẩy.
Chi phí phụ thuộc gì
- Kiểu rotor và vật liệu (inox 316L tiêu chuẩn; duplex 2205, Hastelloy C276 tùy chọn).
- Độ nhám bề mặt yêu cầu.
- Kiểu động cơ: giảm tốc, điều tốc cơ, servo hay biến tần.
- Kiểu nối cửa hút/xả, van an toàn, đế xe đẩy nếu cần.
Giá TUL-60 để Liên hệ và báo theo cấu hình đặt hàng.
Lưu ý vận hành TUL-60
- Không đóng van xả khi bơm chạy; nên có van an toàn.
- Không chạy khô kéo dài.
- Chạy trong dải 50–350 vòng/phút; 500 vòng/phút chỉ là giới hạn.
- Sản phẩm có hạt: rotor bướm hoặc 3 cánh xoắn, tốc độ thấp.
Hợp và chưa hợp
Hợp: sản phẩm đặc, có hạt, dễ nát, cần vệ sinh (thực phẩm, sữa, dược, mỹ phẩm), cần đảo chiều bơm.
Chưa hợp: chỉ bơm dầu, nhớt không cần vệ sinh thực phẩm (xem bơm nhớt bánh răng); nước sạch lưu lượng lớn; nhiệt độ trên 150°C.
Vì sao TUL-60 không làm nát sản phẩm
Rotor không cọ xát sản phẩm và chạy tốc độ thấp (50–350 vòng/phút khuyên dùng), nên hạt, miếng trái cây, sữa đông ít bị phá vỡ. Chữ L trong tên là cửa hút/xả nằm ngang; hộp số dòng TU bằng gang.
Tính lưu lượng TUL-60 theo tốc độ
Lưu lượng (m³/h) = lít/vòng × vòng/phút × 60 ÷ 1000. Ví dụ rotor bướm chạy 300 vòng/phút: 0,586 × 300 × 60 ÷ 1000 ≈ 10,55 m³/h. Đây là lưu lượng lý thuyết; chất lỏng loãng và áp xả cao làm lưu lượng thực tế thấp hơn do rò ngược qua khe hở.
Bảng 11 model bơm thực phẩm TUL
| Model | Cửa | Áp max | Q max* |
|---|---|---|---|
| TUL-20 | DN25 | 15 bar | 5,1 m³/h |
| TUL-23 | DN40 | 15 bar | 7,2 m³/h |
| TUL-25 | DN50 | 15 bar | 10,1 m³/h |
| TUL-30 | DN50 | 15 bar | 15,7 m³/h |
| TUL-35 | 2,5″ | 12 bar | 19,7 m³/h |
| TUL-55 | DN65 | 12 bar | 15,9 m³/h |
| TUL-60 | 3″ | 10 bar | 17,6 m³/h |
| TUL-70 | 3″ | 15 bar | 41,1 m³/h |
| TUL-80 | DN80 | 15 bar | 41,1 m³/h |
| TUL-100 | DN100 | 10 bar | 52,7 m³/h |
| TUL-125 | DN125 | 10 bar | 67 m³/h |
* Rotor bướm. Nguồn: catalogue PEROTAC dòng TU/STU.
Câu hỏi thường gặp
Có bơm sản phẩm có hạt không?
Có, nên dùng rotor bướm hoặc 3 cánh xoắn và chạy tốc độ thấp.
TUL-60 chịu nhiệt bao nhiêu?
Tới 150°C theo thông số chung dòng TU/STU.
Công suất động cơ bao nhiêu?
Chọn theo lưu lượng, độ nhớt và áp thực tế khi báo giá.
