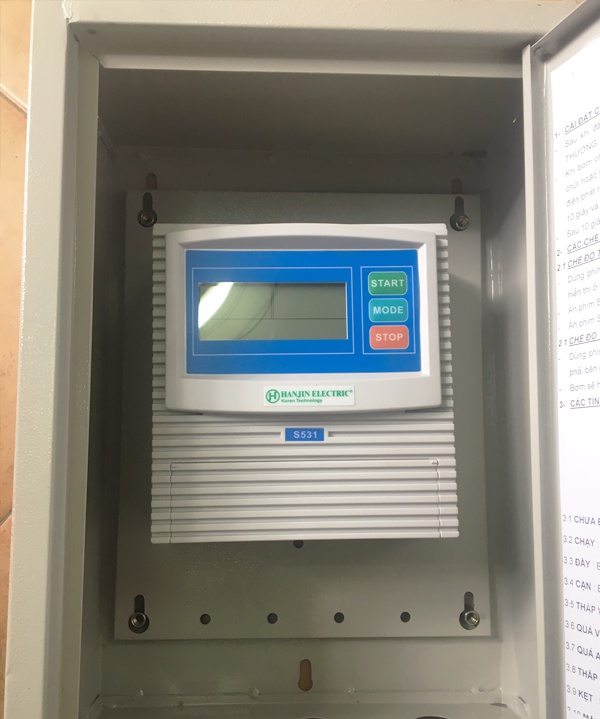

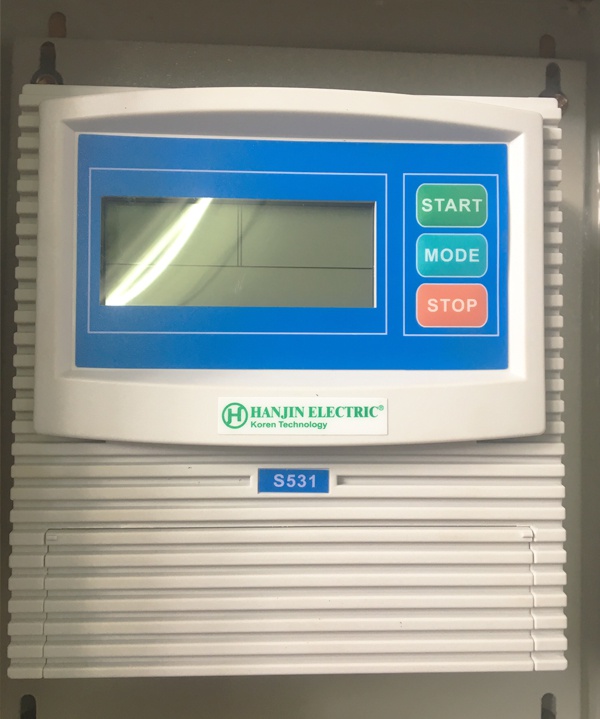

Tủ điện HanJin S531 làm nhiệm vụ gì trong trạm bơm
Đây là tủ điều khiển dành cho máy bơm, không phải là một máy bơm. Nhiệm vụ của tủ là đóng cắt nguồn cho động cơ theo lệnh của người vận hành hoặc theo tín hiệu phao, đồng thời giám sát các thông số điện để cắt máy trước khi động cơ bị hỏng. Điểm khác biệt của model S531 nằm ở khả năng kết nối wifi hoặc 4G, cho phép bật tắt và theo dõi trạng thái ngay trên điện thoại thay vì phải tới tận trạm.
Các chức năng bảo vệ có trong bảng thông số
Bảng thông số của tủ liệt kê đúng bốn nhóm chức năng bảo vệ, và bài viết này chỉ nói về đúng những gì có trong đó.
- Báo quá dòng và thấp dòng: dòng vượt ngưỡng đặt là dấu hiệu động cơ bị kẹt hoặc quá tải; dòng thấp bất thường lại là dấu hiệu bơm đang chạy khô hoặc mất tải.
- Báo quá áp và thấp áp: điện áp lưới lệch khỏi dải cho phép sẽ làm cuộn dây nóng lên nhanh, tủ cắt nguồn trước khi động cơ chịu hậu quả.
- Báo cạn và báo đầy: dựa trên tín hiệu phao hoặc điện cực đặt trong bể, dùng để dừng bơm khi hết nước và dừng bơm khi bể đã đầy.
- Chống mất pha: khi một trong ba pha mất, hai pha còn lại phải gánh toàn bộ tải và cuộn dây cháy rất nhanh; đây là chức năng bảo vệ quan trọng nhất với động cơ ba pha.
Dải công suất và loại động cơ đấu được
Bảng thông số ghi rõ tủ dùng được cho động cơ một pha và cho động cơ ba pha theo các dải 0.75 đến 4Kw, 5.5Kw, 7.5Kw và 7.5 đến 15Kw. Khi chọn tủ phải căn cứ đúng vào công suất ghi trên nhãn động cơ, không chọn theo cỡ đường ống hay theo lưu lượng bơm. Chọn tủ có dải thấp hơn công suất thực tế sẽ làm khởi động từ rỗ tiếp điểm chỉ sau vài tháng, còn chọn dải quá cao thì ngưỡng bảo vệ đặt ra sẽ quá rộng và mất tác dụng bảo vệ.
Phao chân và cách đấu tín hiệu mức nước
Phao chân là bộ phao treo trong bể, đóng mở tiếp điểm theo mực nước và đưa tín hiệu về tủ. Trong bể hút thường dùng một phao đặt ở mức thấp để chống chạy cạn, trong bể chứa thường dùng hai phao đặt ở mức thấp và mức cao để điều khiển chu kỳ bơm đầy. Dây phao phải đi riêng, không chạy chung máng với cáp động lực, vì nhiễu từ cáp động lực có thể làm tiếp điểm báo sai. Chiều dài dây phao và vị trí treo cần được cân nhắc để bơm không bật tắt quá dày trong giờ cao điểm.
Chế độ THƯỜNG và chế độ TỰ ĐỘNG
Ở chế độ THƯỜNG, người vận hành đóng cắt bằng tay và tủ chỉ giữ vai trò bảo vệ; chế độ này dùng khi chạy thử, khi bảo dưỡng hoặc khi tín hiệu phao đang có vấn đề. Ở chế độ TỰ ĐỘNG, tủ tự đóng cắt theo tín hiệu phao và theo lịch đặt sẵn, người vận hành chỉ theo dõi trên ứng dụng. Khi chuyển giữa hai chế độ, nên dừng bơm rồi mới chuyển để tránh động cơ bị đóng cắt liên tiếp trong thời gian ngắn. Với model S531, cả hai chế độ đều xem được trạng thái từ xa và đều gửi cảnh báo khi có sự cố.
Lắp đặt tủ đúng cách
Tủ phải được treo ở nơi khô ráo, thoáng, tránh hơi nước bốc lên từ bể và tránh ánh nắng chiếu trực tiếp. Cáp động lực đi vào tủ cần đúng tiết diện theo công suất động cơ và theo chiều dài tuyến, sụt áp trên tuyến dài là nguyên nhân âm thầm khiến bảo vệ quá dòng tác động sai. Vỏ tủ phải được nối tiếp địa đầy đủ, đặc biệt ở trạm bơm nơi độ ẩm luôn cao. Trước khi đóng điện lần đầu, kiểm tra lại toàn bộ đầu cốt, siết lại các vít cực và đo cách điện của động cơ. Sau khi chạy thử, ghi lại dòng làm việc thực tế để làm mốc đặt ngưỡng bảo vệ, thay vì để nguyên ngưỡng mặc định.
Chọn tủ theo công suất bơm
Bước đầu tiên là đọc nhãn động cơ để lấy số kilowatt và số pha, đây là hai dữ kiện quyết định. Bước thứ hai là xác định bơm cần bảo vệ chống cạn hay không, vì nếu có thì phải chuẩn bị thêm phao và dây tín hiệu. Bước thứ ba là xem trạm có cần điều khiển từ xa hay không, đây chính là lý do người ta chọn model có kết nối thay vì tủ cơ thông thường. Nếu trạm có hai bơm chạy luân phiên thì phải tính mỗi bơm một tủ hoặc chọn phương án tủ điều khiển đôi, không đấu hai động cơ vào một bộ bảo vệ.
Lỗi hay gặp khi dùng tủ điều khiển
Tủ báo mất pha liên tục dù lưới vẫn đủ ba pha: thường do tiếp điểm khởi động từ bị rỗ hoặc đầu cốt lỏng ngay trong tủ. Tủ cắt vì quá dòng nhưng bơm vẫn chạy nhẹ: kiểm tra ngưỡng đặt có bị để quá sát dòng định mức không, và đo lại dòng thực tế bằng ampe kìm. Bơm bật tắt liên tục ở chế độ tự động: phao đặt quá gần nhau hoặc phao bị vướng vào thành bể. Không kết nối được ứng dụng: kiểm tra sóng tại vị trí treo tủ, trạm nằm trong tầng hầm thường phải kéo ăng ten ra ngoài. Tủ báo cạn dù bể còn nước: dây phao đứt ngầm hoặc tiếp điểm phao đã bám cặn, tháo ra vệ sinh rồi đo thông mạch.
Bảo hành và đặt hàng
Tủ được bảo hành theo chính sách của nhà sản xuất tính từ ngày xuất kho, áp dụng cho lỗi linh kiện và lỗi lắp ráp. Báo giá gửi theo từng đơn vì tủ có nhiều dải công suất khác nhau, giá chưa gồm VAT. Kỹ thuật hỗ trợ chọn đúng dải công suất theo nhãn động cơ và hướng dẫn đấu phao trước khi giao hàng. Hàng có sẵn kho với số lượng lớn, đơn chốt trong ngày giao trong ngày.
